Назначение
Предназначен для ведения базы данных по космическим околоземным объектам различного назначения (связь, вещание, передача данных, навигация, метеорология и т.д.), а также баз данных по земным станциям и сетям спутниковой связи, ракетам-носителям и узлам запуска. Обеспечивает прогноз движения, построение трасс, орбит, зон видимости спутников, а также расчет данных целеуказания и вероятностно-временных параметров, связанных с взаимным положением спутников и земных станций.

Состав
Комплекс включает Базу данных и интерфейсный модуль.

База данных позволяет хранить, редактировать и наращивать информацию по системам и спутникам различного назначения, сетям спутниковой связи, земным станциям и станциям контроля, узлам запуска и ракетам-носителям, операторам, промышленным предприятиям и др.
Структурная схема Базы данных

База данных по космическим объектам включает около 30 тыс различных ИСЗ. Ввод и обновление данных выполняются в автоматическом режиме по баллистическим данным в формате TLE-элементов.
База данных является источником исходных данных для проведения исследований и выполнения расчетов. Сценарий решения задачи формируется с использованием интерфейсного модуля.

Полуавтоматический (необходимо указать файл) ввод и обновление данных по баллистическим параметрам околоземных космических объектов (спутников), представленных в формате двухстрочных TLE (Two Line Element) элементов, в том числе полученных с сайта www.space-track.org.

Фильтрация и поиск спутника (или группировки спутников) по заданным критериям (например, размещенных на указанной дуге геостационарной орбиты; запущенных в указанный год или на заданном интервале времени; принадлежащих конкретной системе, например, Globalstar; соответствующих определенному типу орбиты, например, геостационарная, высокоэллиптическая, солнечно-синхронная и т.д.).

Отображение на карте (или в пространстве) текущего положения спутника или группировки спутников на указанный момент времени.

Отображение зон видимости спутника или группировки спутников по заданному углу места на указанный момент времени.

Прогноз движения спутника или группировки спутников на всех типах околоземных орбит на заданный интервал времени с отображением трасс, орбит и зон видимости.

Синтез орбитальных группировок правильной структуры (позволяет в течение нескольких секунд синтезировать орбитальную группировку с любым числом спутников, например более 700, как это было в проекте Teledesik). Функция используется для оценки потенциальных возможностей новых проектов многоспутниковых систем, а также для получения эталонной модели уже развернутых систем, например, Navstar или Глонасс.

Формирование данных целеуказания для произвольной земной станции базы данных. Целеуказания формируются в виде углов места и азимута на все видимые в данный момент времени спутники (формируется соответствующая таблица и отображается дуга контролируемого участка геостационарной орбиты), либо в виде графиков изменения этих параметров для заданного интервала времени и для указанного спутника.

Формирование графиков изменения: дальности, радиальной скорости, радиального ускорения, а также углов, угловых скоростей и ускорений азимута и угла места, задержки сигнала и доплеровского смещения частоты для выбранных спутника и земной станции.

Получение расчетных данных по вероятностно-временным характеристикам многоспутниковых систем (например, Глонасс). В частности, данные по суммарным и среднесуточным временным интервалам контакта, перерывов, числу контактов и перерывов и т.д. Под контактом понимается либо выполнение условия наблюдения в конкретной точке не ниже заданного числа спутников на углах возвышения заданного диапазона и т.д., либо факт попадания в диаграмму направленности антенны наземной станции одного или большего числа спутников.

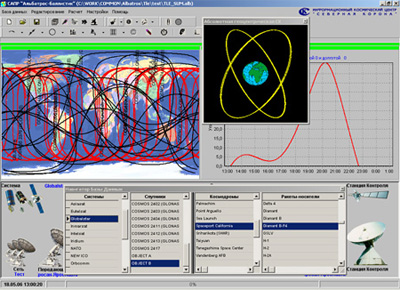

Главная панель комплекса "Баллистик"
