Предназначен для оценки вероятного местоположения неизвестного источника радиоизлучения (ИРИ) по результатам измерения напряженности поля на стационарных (мобильных) станциях радиоконтроля (радиомониторинга). Рабочий диапазон частот от 30 МГц до 3000 МГц.

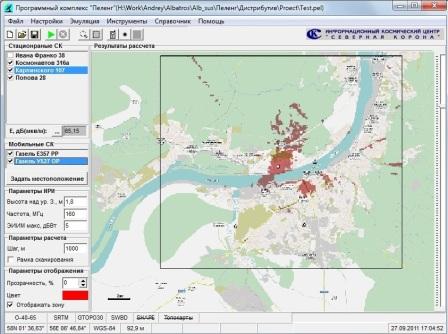

Зона положения ИРИ по результатам измерений Е со стационарных постов радиоконтроля

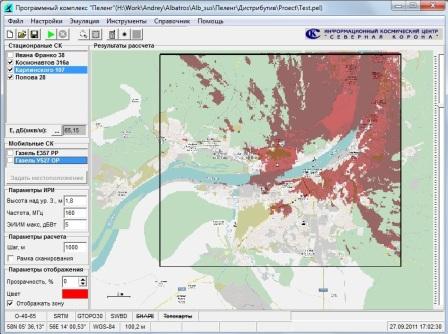

Зона положения ИРИ после коррекции данных от мобильной станции радиоконтроля
Методическая основа
В основу методики расчета вероятной зоны местоположения ИРИ положен cпособ определения местоположения источника радиоизлучения (Решение о выдаче патента на изобретение по заявке №2010143338/07(062387) от 15.10.2010 г).
Указанный способ не требует данных об энергетических характеристиках ИРИ (мощность передатчика, потери в фидере, усиление антенны), но предполагает, что антенна ненаправленная (слабонаправленная). ИРИ может находиться в городских каньонах или в складках местности, когда амплитудные методы пеленгации малоэффективны.
Исходными данными для решения задачи местоопределения являются: рабочая частота и вероятная высота подвеса передатчика ИРИ. Для расчета вероятной зоны положения ИРИ необходимы результаты измерения напряженности поля (Е) на трех или большем числе стационарных/мобильных станциях радиоконтроля.
Расчет и отображение на карте вероятной зоны положения ИРИ ведется на основе цифровых карт местности и моделей РРВ (Р.530, Р.1812).
Основные функциональные возможности
1. Ввод и редактирование данных по основным параметрам стационарных станций радиоконтроля.
2. Ввод и редактирование данных по основным параметрам мобильных станций радиоконтроля.
3. Расчет зоны вероятного положения ИРИ с заданной надежностью.
4. Коррекция зоны вероятного положения ИРИ по результатам задействования мобильных комплексов радиоконтроля.
5. Отображение вероятной зоны положения ИРИ на различных типах карт.
6. Сохранение исходных данных и результатов расчетов в файл для последующего использования.
