SOTM (SATCOM-on-the-Move)
UHF SOTM Антенна
(производства Cincinnati Electronics)
Назначение

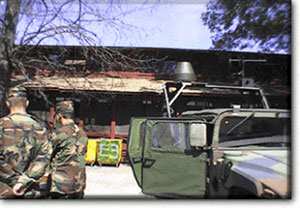

SOTM (Satcom-On-the-Move) антенна спутникового UHF (225.0 … 399.995 МГц) диапазона предназначена для установки на высокоподвижных наземных, речных и морских объектах и организации связи в движении и на остановках с использованием стандартных UHF спутниковых абонентских терминалов. В качестве базовых подключаемых терминалов используется AN/PSC-5 (Spitfire), LST-5D или AN/PSC-5(V) (Shadowfire). Обеспечивает полнодуплексный и полудуплексный режимы голосовой связи и передачи данных с высоким отношением сигнал/шум, необходимым для организации цифровых линий связи.
Общая характеристика
Низкопрофильная SOTM антенна предназначена для работы в полосах частот:
на прием - 240-270 МГц;
на передачу- 290-320 МГц.
Поляризация на прием и передачу - правая круговая.
В состав антенной системы входят - антенный блок, адаптер мощности и соединительные кабели и элементы крепления.
Антенный блок и адаптер мощности
Антенный блок конструктивно выполнен в одном модуле. Для подключения терминала предусмотрен один радиочастотный порт. Подключение терминала и подвод питания осуществляется непосредственно к антенному блоку без промежуточных модулей по одному радиочастотному коаксиальному кабелю.
Антенна слабонаправленная. Усиление антенны выбрано из условия оптимизации размера и возможностей в организации связи. Снижение коэффициента усиления антенны при любом фиксированном угле места, большем 20 град, - не более 2 дБ в любом азимутальном направлении.
Используемый МШУ обеспечивает дополнительное усиление около 30 дБ. Особое внимание уделено снижению потерь в приемном тракте. Добротность антенной системы во всех азимутальных направлениях при угле места 20 град составляет до -22.0 дБ/К, при углах места 60 … 90 град до -19.5 дБ/К.
Реализована защита по входу - сигнал мощностью 30 дБВт на время до 10 мин на любой несущей частоте в приемной полосе частот, приведенный ко входу радиочастотного блока антенны, не вызывает нарушений в работе ресивера.
Для дополнительного усиления сигнала от подключенного терминала антенная система имеет собственный 50 Вт усилитель мощности, обеспечивающий дополнительное усиление в тракте передачи на 10 дБ. Возможна установка усилителя мощности до 100 Вт.
ЭИИМ антенной системы всех направлениях, больших чем 20 град по углу места, и во всем диапазоне частот на передачу и при любой ненулевой выходной мощности подключаемого терминала - не менее 21 дБВт. При необходимости, управление ЭИИМ антенной системы может осуществляться путем настройки суммарного уровня выходной мощности подключенного терминала.
Антенный блок обеспечивает минимальную развязку по каналам приема и передачи 50 дБ.
Другие параметры
Массово-габаритные размеры:
вес - 20 кг
диаметр в основании - 46 см
высота - 46 см
Потребляемая мощность в полнодуплексном режиме связи - 300 Вт
Напряжение питания 22-32 В
Имеет встроенный фильтр напряжения
Не требует технического обслуживания
Может включать собственную внедренную систему тестирования (BIT) или использовать BIT подключаемого терминала
Среднее время наработки на отказ - 10000 ч
Прост в установке. Время установки или замены антенной системы - не более 45 мин.
Основные характеристики интегрированной системы
Преимущества практического использования SOTM антенны наиболее хорошо прослеживаются при оценке работы интегрированной системы. Например, SOTM антенна с подключенным терминалом AN/PSC-5(V) (Shadowfire) обеспечивает следующие характеристики интегрированной системы:
скорость передачи данных - от 16 Кбит/с до 56 Кбит/с (в режиме LOS - 76,8 Кбит/с);
закрытая цифровая связь, внедренная система помехозащиты и обеспечения скрытности связи;
поддержка технологий Internet, организация цифровых каналов голосовой связи;
поддержка работы как в обычных режимах, так и в режиме DAMA;
организация линий связи абонентов наземной радиосети (в зоне прямой видимости) с выходом в спутниковые линии связи.
